Ebpay智能网关系列产品，具有广泛的行业场景应用能力，面向智慧路灯杆、智慧照明物联网、智慧园区、智慧工厂、智慧交通、智慧零售等行业场景，给予可靠、稳定、高速的数据通信转发服务，以及边缘计算服务。网关已实现兼容海量的设备通信协议，包括：MQTT、MODBUS、JSON、TCP、UDP、HTTP等，已与主流品牌仪器仪表、PLC、物联网设备实现通信协议匹配，即插即用。本篇简单介绍一下Ebpay智能网关modbus协议的规则设置方法。

1、第一步进行网络设置

选择WAN接口类型为DHCP保存并应用

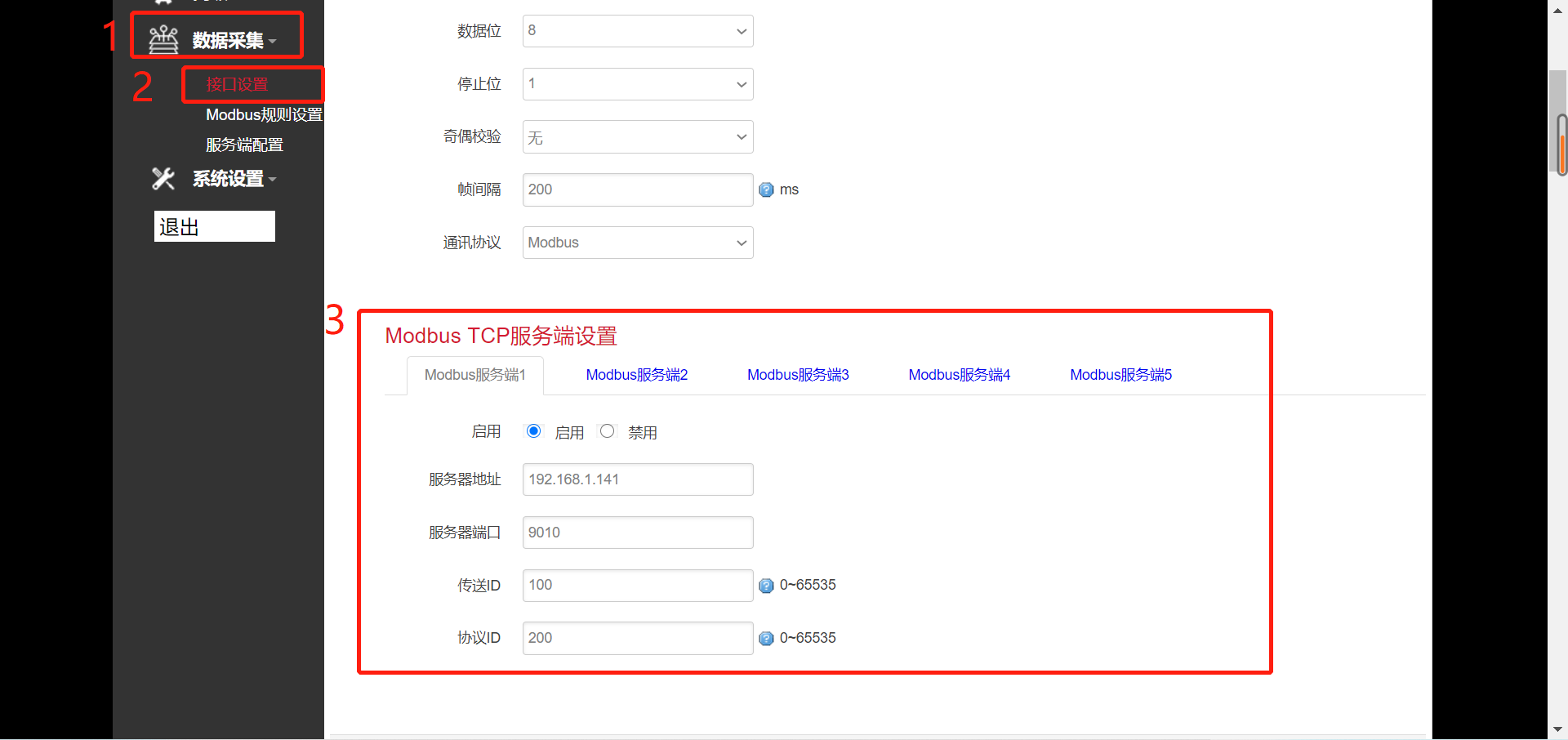

2、进行接口设置

这里选择的modbus服务器为1，所以等下选择的上报中心也应该为1否则会读取不到数据

注意：这里的服务器端口应该与服务器配置中的端口区分开来（这里的服务器端口指的是与modbus slave连接的端口，所以应该与modbus slave中设置的端口一致）

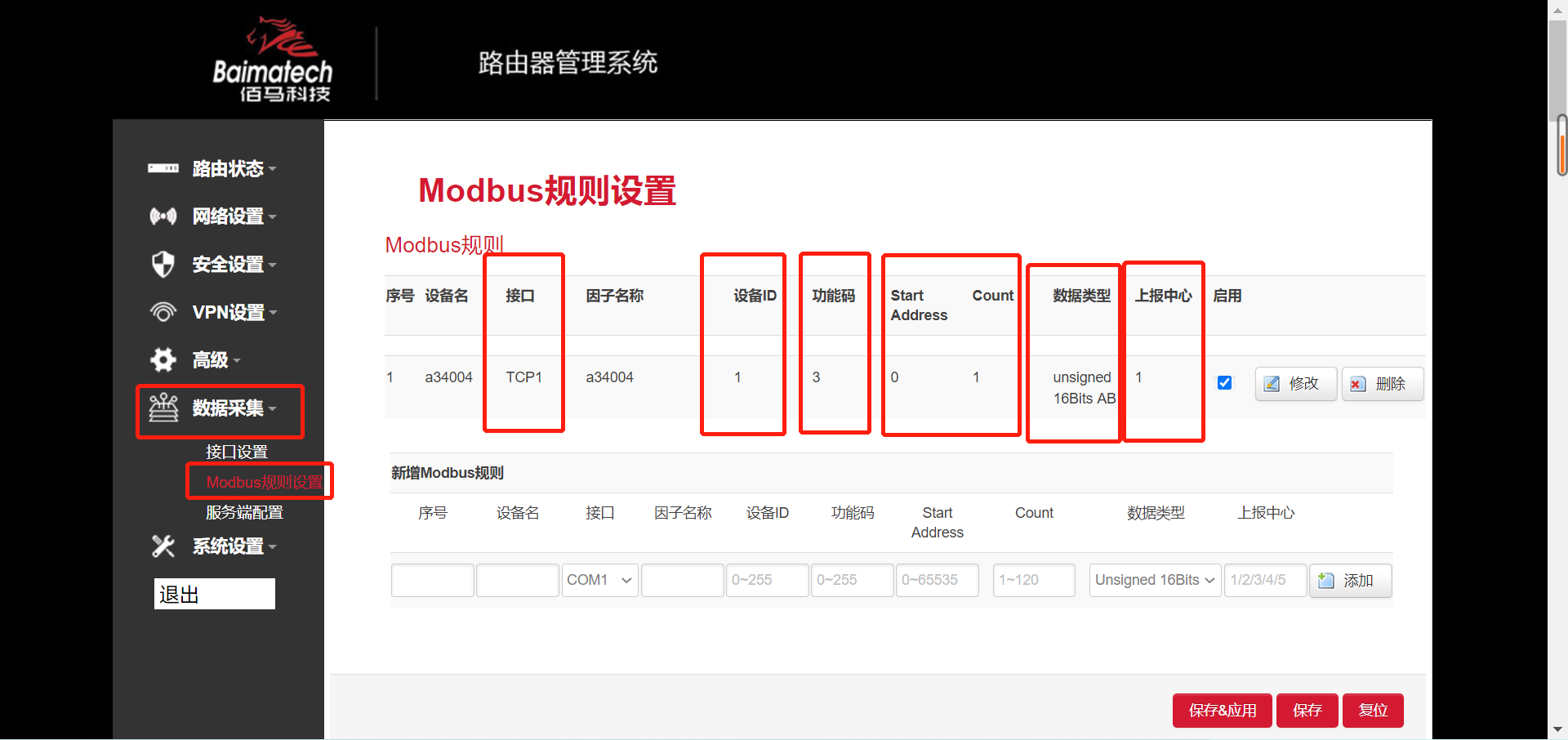

3.modbus规则设置

序号为自定义，但是不要出现相同的序号以免发生冲突

设备名和因子名称应该按照平台的监测因子编码来进行设定

设备ID应与modbus slave里slave ID一致

功能码也与Function选择的功能码一致

start address表示起始位 count表示占的字节数

数据类型应该注意的是高低位以及应该与modbus slave里选择的数据类型一致

4、服务端配置

因为本次测试使用的是modbus+TCP+HJ212所以这里使用的协议为TCP 封装类型为HJ212（后续根据实际需要进行修改）

注意：这里的服务器端口应该与网络调试工具要进行连接的端口一致，保存并应用后连接状态要为已连接

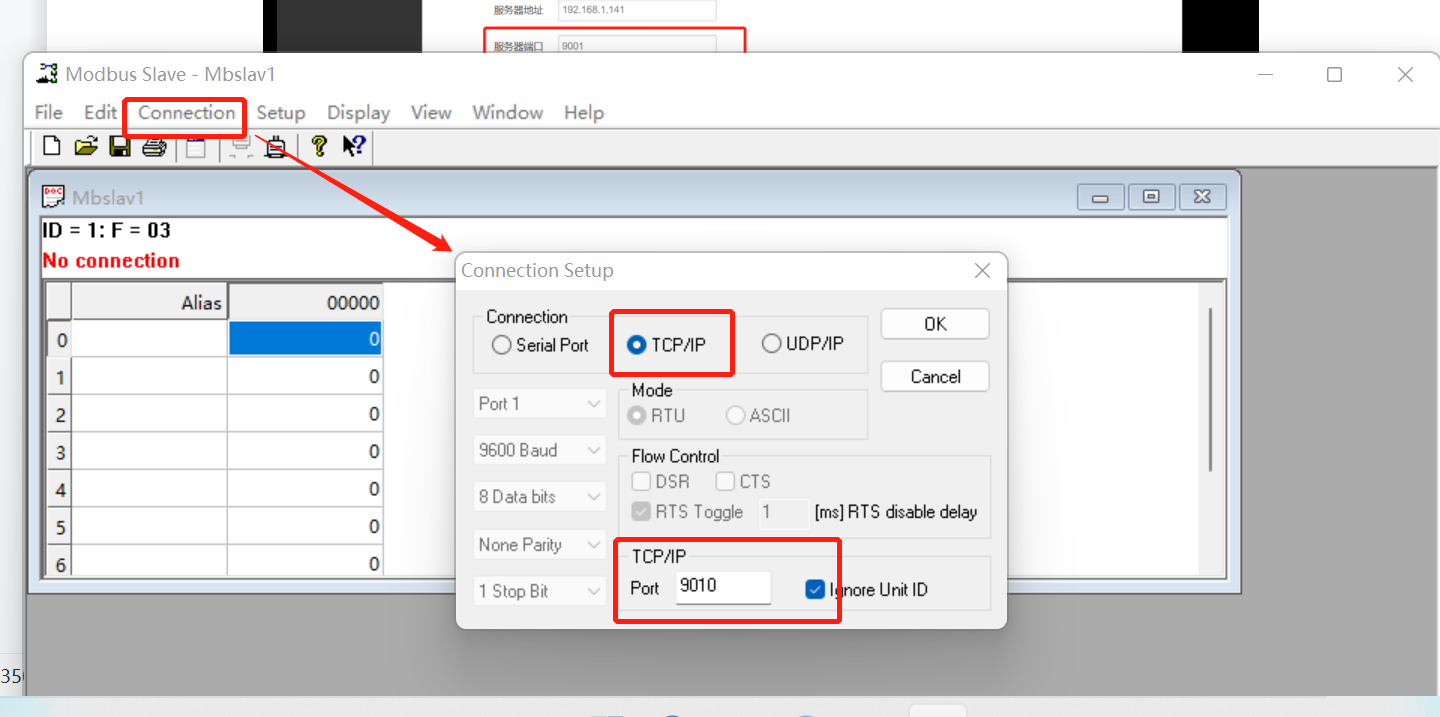

5、modbus slave设置

因为这里使用的协议为TCP所以modbus传输类型也应该为TCP

这里的端口就是与数据采集里接口设置的服务器端口一致

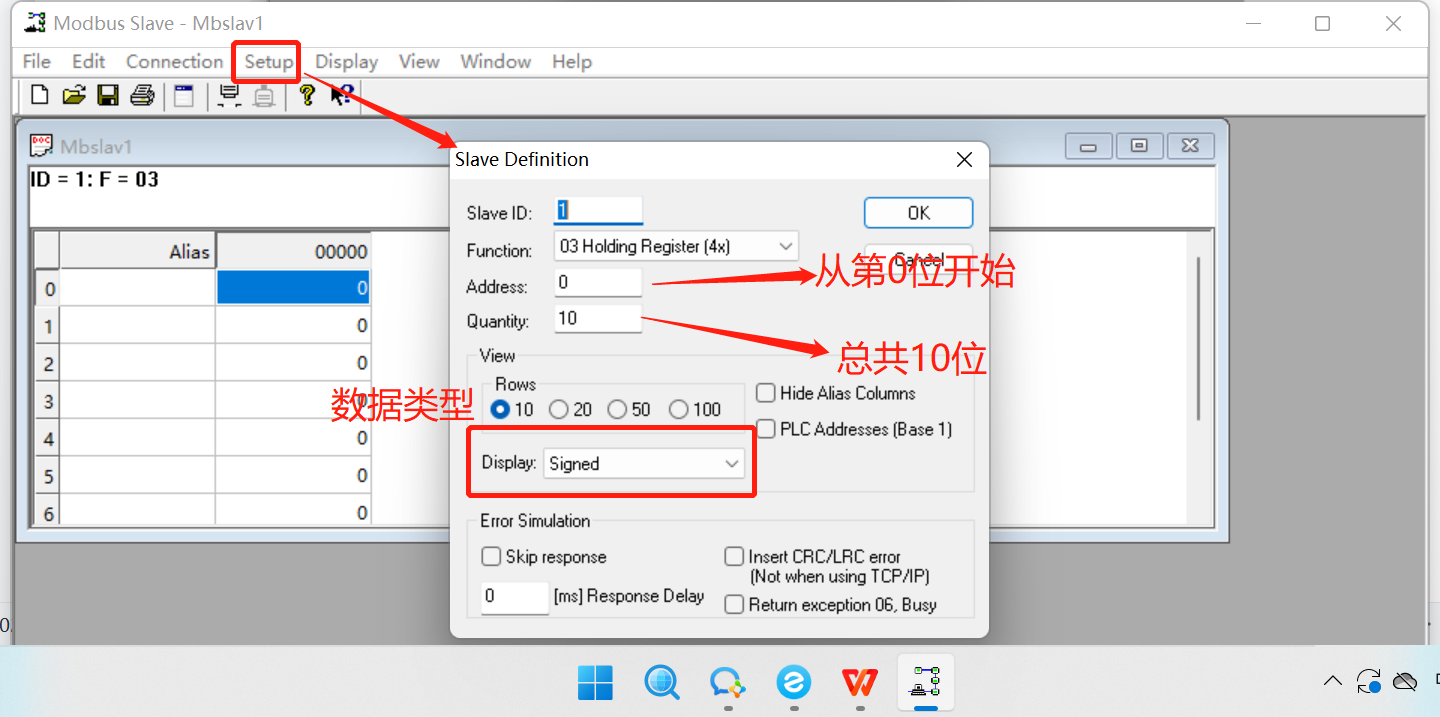

功能码、设备ID、数据类型参照modbus规则设置来进行设置

6、网络调试助手

协议类型、本地地址、本地主机端口参照服务端配置来进行设定，注意的是端口设定要一致，主机地址不要出错

7、测试

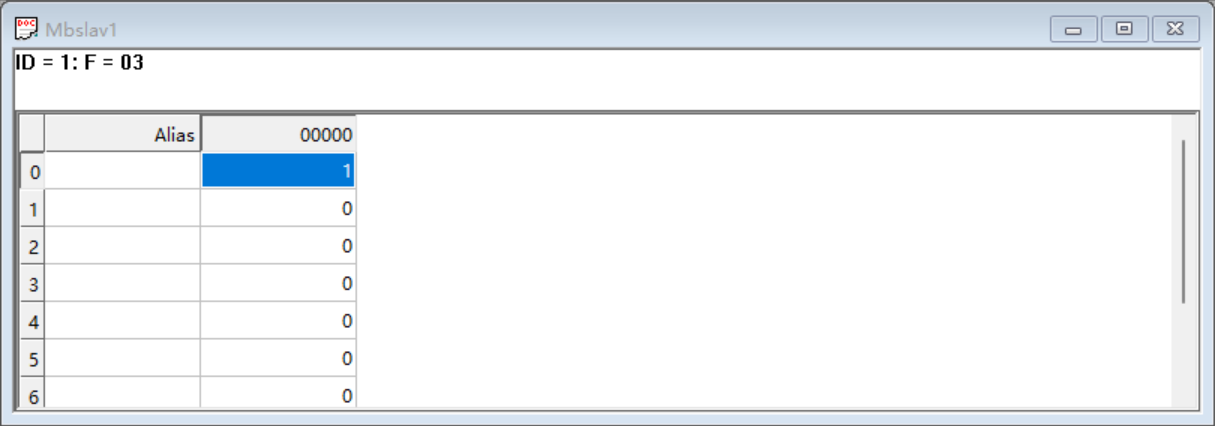

更改modbus slave的第0位为1

网络调试助手和系统日志中均有相应的反馈，测试成功
